Je nach Stärke des Riemenrückens können viele Strukturen direkt in den Riemen geprägt werden. Dies bietet den großen Vorteil, dass die Transportstruktur aus dem identischen Material besteht und ohne zusätzliche Beschichtung aufgebracht wird.

Der Mindestscheibendurchmesser ändert sich durch das Aufbringen der Struktur nicht.

Besonders eignen sich hier coextrudierte Riemen oder High-Back (HB) Typen, die bereits mit einem dickeren Riemenrücken produziert werden. Somit können aus einem Basisriemen die unterschiedlichsten Riemen gefertigt werden. Besonders bei Einsätzen im Lebensmittelbereich können die unterschiedlichsten Aufgaben mit demselben Basisriemen abgedeckt werden.

Die meisten Strukturen lassen sich homogen, ohne Stoß oder Übergang prägen. Neue Strukturen können je nach Kundenwunsch kurzfristig, kostengünstig und individuell auf die jeweiligen Anforderungen abgestimmt, realisiert werden.

Vorteile

homogenes Riemenmaterial
ohne zusätzliche Beschichtung
der Mindestscheibendurchmesser des Basisriemens bleibt erhalten
stoßfreie Prägung bei den meisten Strukturen
Sonderstrukturen auch bei Kleinmengen realisierbar

Riemenprofile und Strukturen

	T5 EU/FDA HB	T10 EU/FDA HB	T5 HB	T10 HB	WR5 Weiß/Blau EU/FDA	WR10 Weiß/Blau EU/FDA	T10 AT10	AT10 HB	HTD 8M	HTD 8M HB	zusätzlich beschichtet 35 Sh.A – 90 Sh.A 2 mm

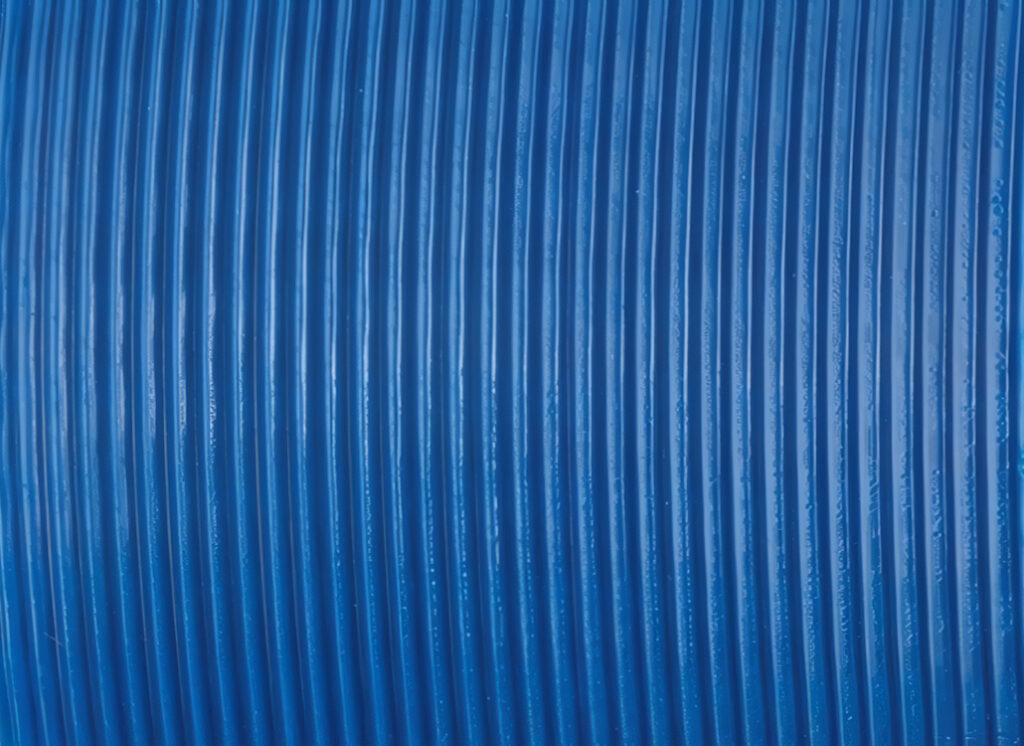

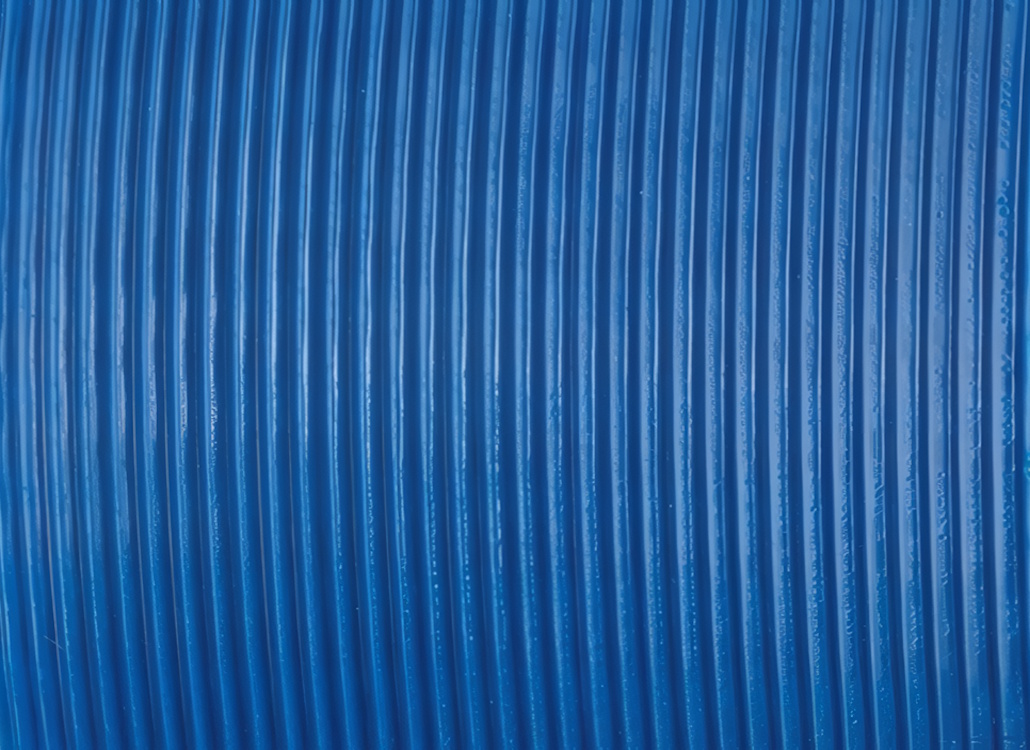

Längsrille	X	X	X	X	X	X	X	X	X	X	X

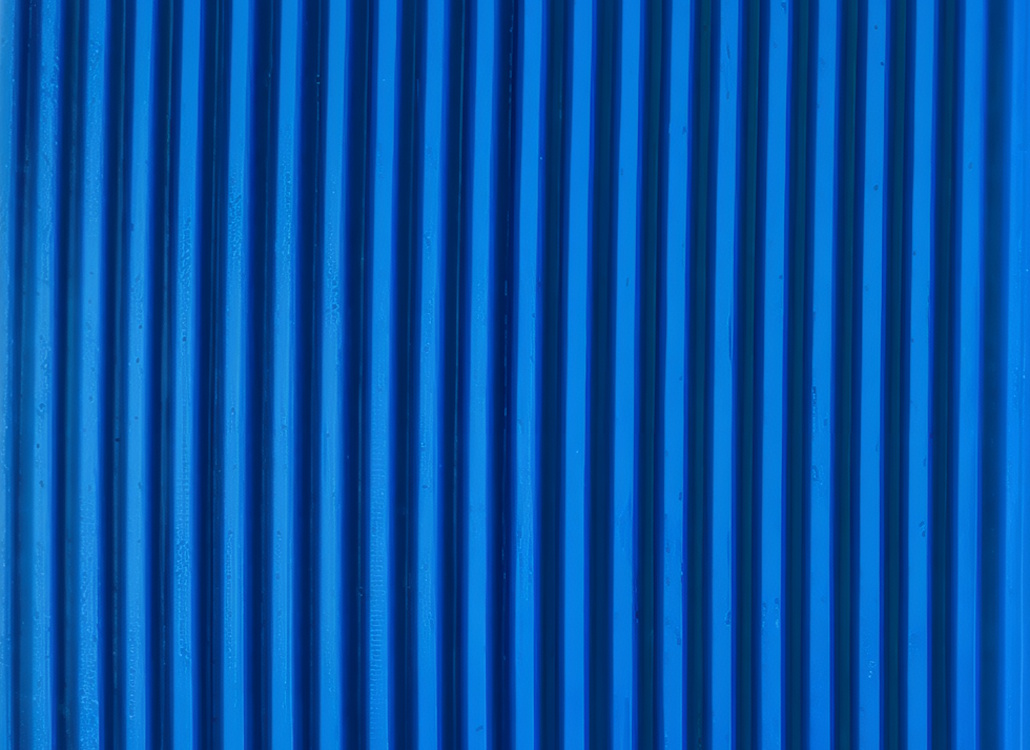

Längsrille PJ		X		X				X		X	X

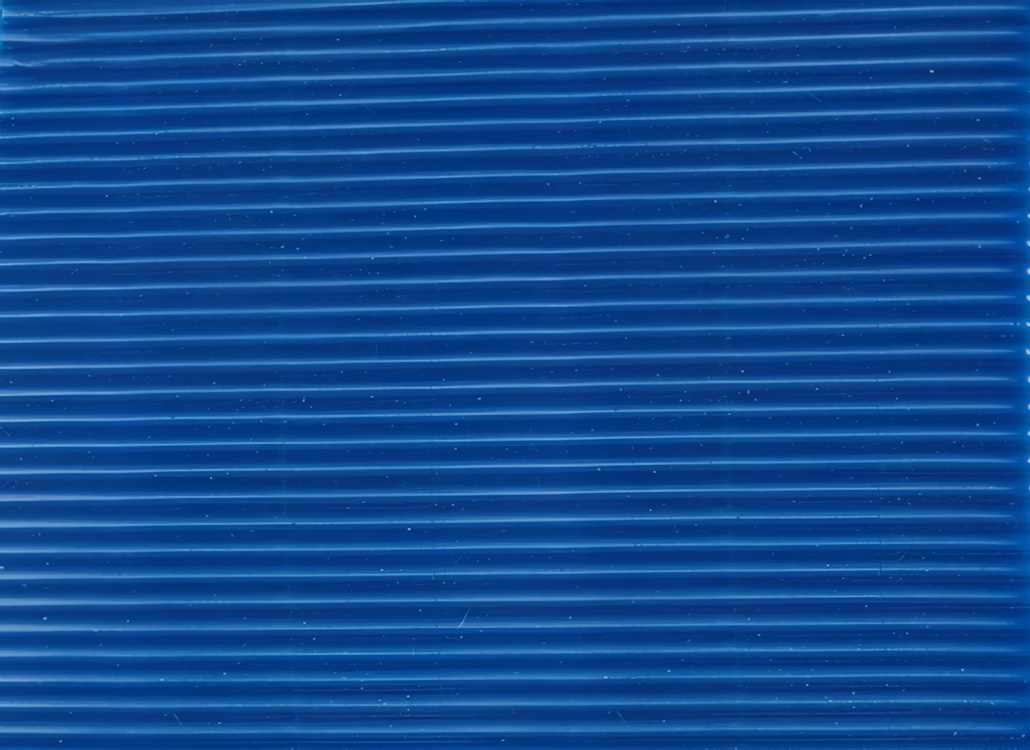

Querrille	X	X	X	X	X	X	X	X	X	X	X
Sägezahn	X	X	X	X	X	X	X	X	X	X	X

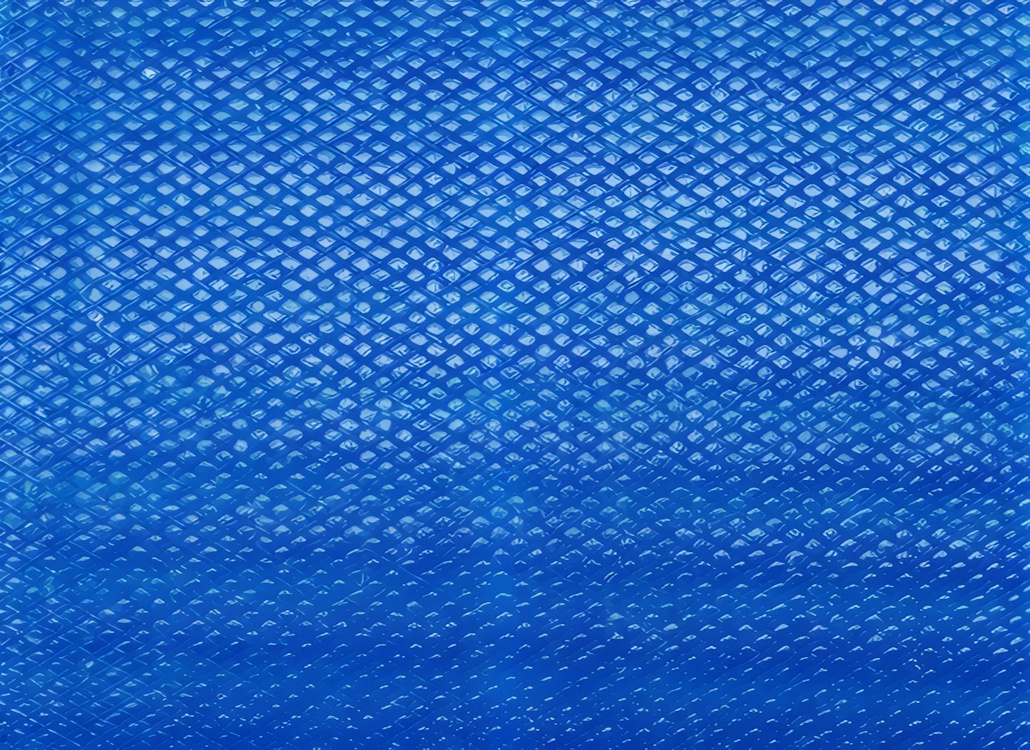

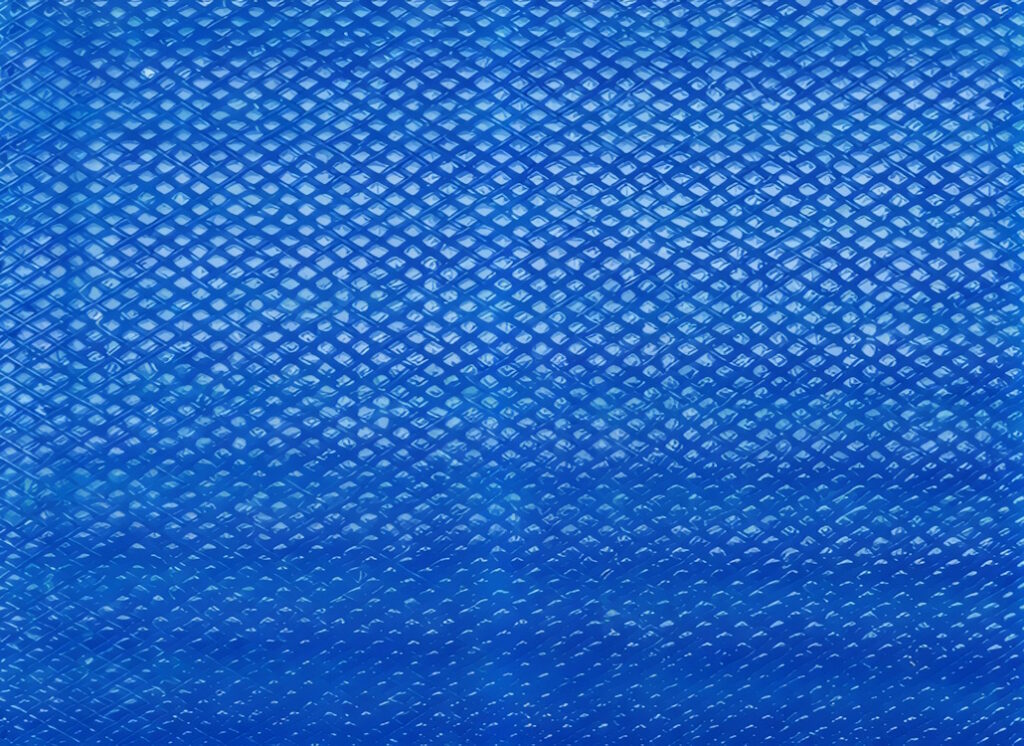

Gewebestruktur	X	X	X	X	X	X	X	X	X	X	X

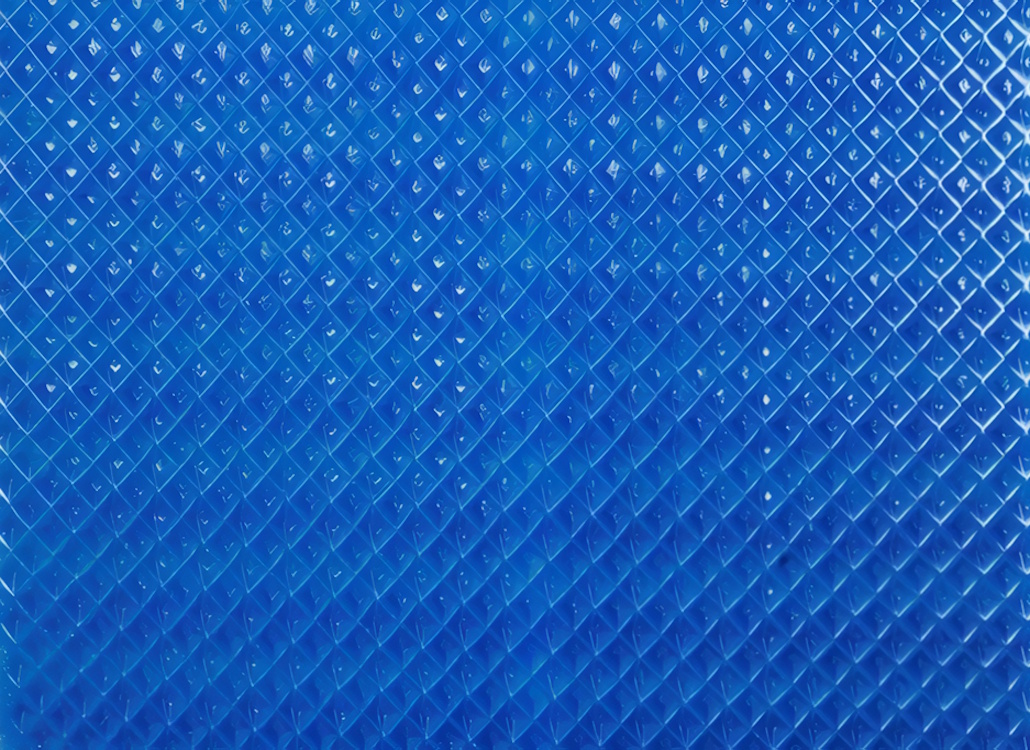

Negativ Pyramide	X	X	X	X	X	X	X	X	X	X	X
Spikes	X	X	X	X	X	X	X	X	X	X	X

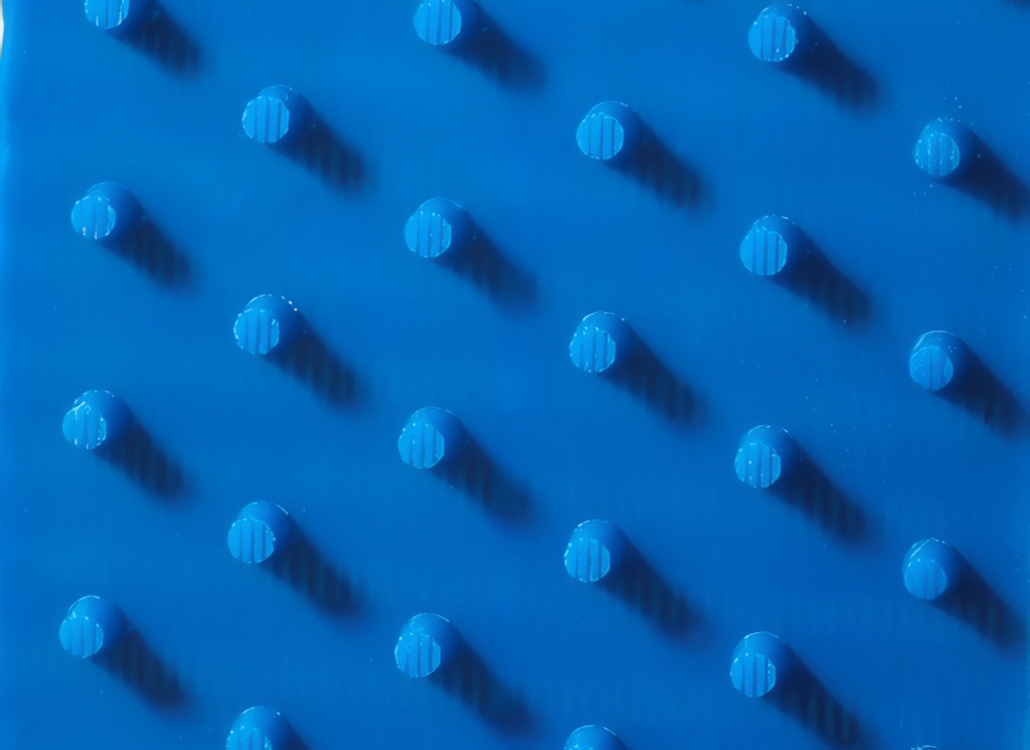

Noppen	X	X	X	X	X			X		X	X

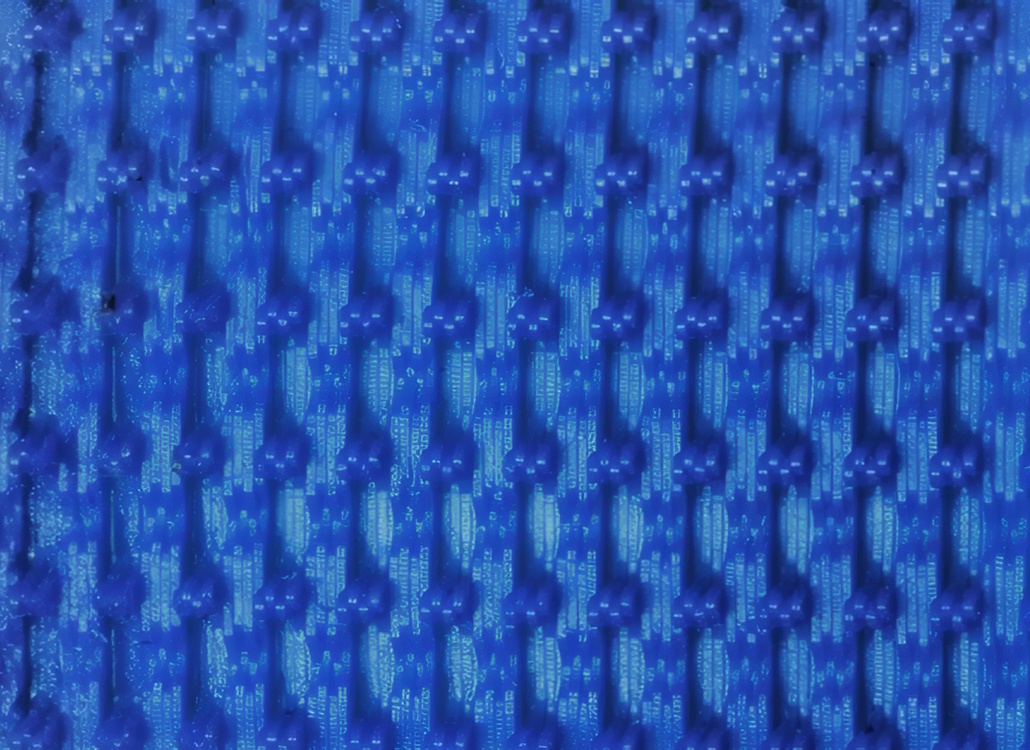

Supergrip				X				X		X	X

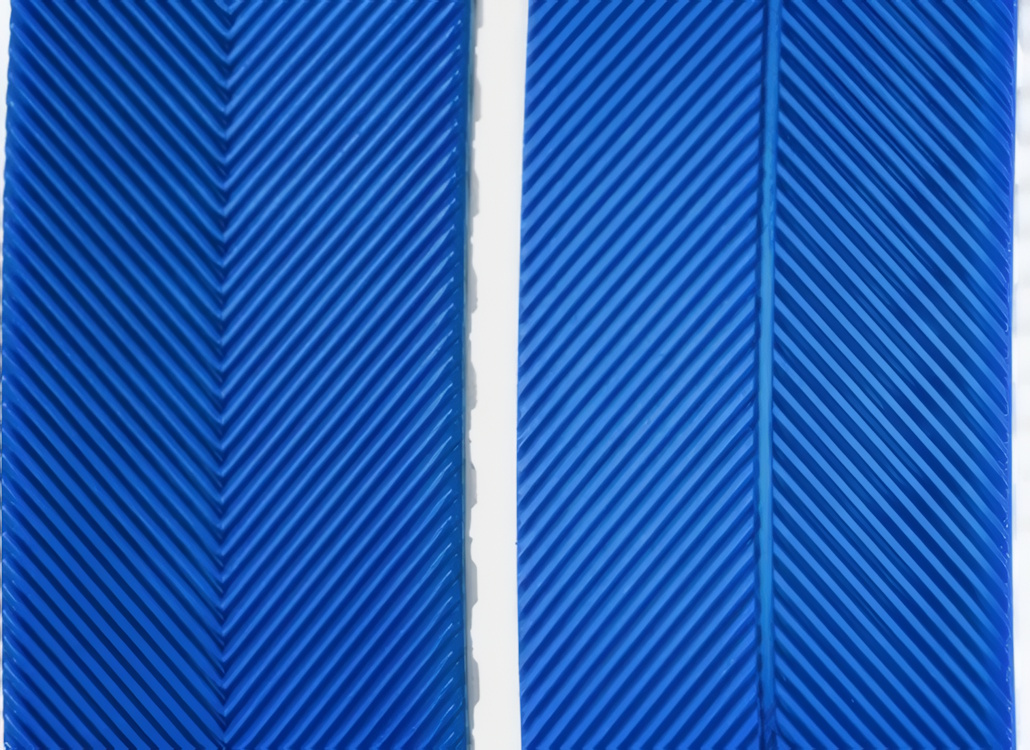

Fischgrät 2,5^*	X	X	X	X	X			X		X	X
Fischgrät 3,5^*		X		X				X		X	X
Fischgrät 5^*				X				X		X	X

^*Die Fischgrät-Strukturen können mit und ohne Flutrille geprägt werden.

Rückenbeschichtungen

Typ	Adhäsion	Reibwert zu V2A Stahl geschliffen¹	Temperatur- beständig °C	Abrieb mm³ DIN ISO 4649-A	Weiterreißwiderstand N/mm DIN ISO 34-1Bb
35 Sh.A signalgrau	sehr hoch	0,85 µ	-20°C – +65°C	165	30
45 Sh.A grauweiß	sehr hoch	0,80 µ	-20°C – +65°C	39	42
60 Sh.A ultramarinblau, EU/FDA	sehr hoch	0,70 µ	-30°C – +70°C	44	41
70 Sh.A saphirblau, EU/FDA	sehr hoch	0,65 µ	-30°C – +80°C	45	45
75 Sh.A himmelblau, EU/FDA	hoch	0,60 µ	-20°C – +80°C	30	55
80 Sh.A transparent, EU/FDA	hoch	0,55 µ	-20°C – +80°C	25	70
85 Sh.A ultramarinblau, EU/FDA	mittel	0,55 µ	-20°C – +80°C	25	70
85 Sh.A schwarz, antistatisch²	mittel	0,55 µ	-20°C – +80°C	54	65
90 Sh.A weiß, EU/FDA	gering	0,45 µ	-15°C – +85°C	25	85

Die EU/FDA Typen sind ausgezeichnet hydrolysebeständig, kälteflexibel und mikrobenbeständig und damit besonders gut für den Einsatz im Nassbereich geeignet.
¹Nach Pflug Prüfvorschrift SPPN 91.001
²Geprüft in Anlehnung an DIN EN 61340-2-3. Volumen Durchgangswiderstand [W] ca. 104. Diese Angaben können je nach Fertigungscharge variieren.
